ASM贴片机悬臂系统维修和调整后校准

发布日期:2024-08-14 作者:托普科 点击:

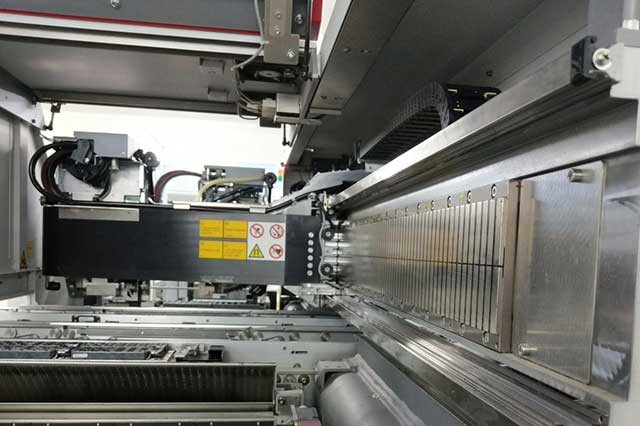

SIPLACE TX 贴片机的悬臂由一个 X 轴和一个 Y 轴组成。两个轴均由配备集成温度传感器的线性电机驱动。这些温度传感器仅监控电机线圈。贴片头安装在各个 X 轴的贴片头安装板上。


零点偏差(贴片机零点校正)

贴片机 ZPC(每个悬臂的工作站点)用作贴片机坐标系的 X 轴和 Y 轴的参考点。如此一来,轴就能知晓它们在贴片机中的当前位置。PCB 镜头朝贴片机零点(基准点)移动。然后来测量 X 方向和 Y方向。产生的偏移量会在 X 轴和 Y 轴的固定零点校正中进行调整。


行程范围

该轴所允许的移动范围,根据机器坐标系,使用最大值和最小值来设定。


系统标识

检查X/Y轴的控制参数,确保可以可靠控制轴移动。如果贴片机已经移动或者如果悬臂已经转换,那么应该重复该步骤。


X 轴参数化

优化 X 轴控制参数。


印刷板相机(PCB 相机)

确定校准因数,相机像素大小和贴片机测量系统(X 轴、Y 轴)的精度以及 PCB 相机内的 CCD 传感器安装角度之间的关系。
