在现代电子制造业中，贴片3D AOI（自动光学检测）技术正发挥着越来越重要的作用。它利用高精度摄像头和先进的图像处理算法，对SMT（表面贴装技术）贴片生产过程中的元器件进行全方位、高精度的检测，确保产品的质量和可靠性。

一、3D AOI技术的原理

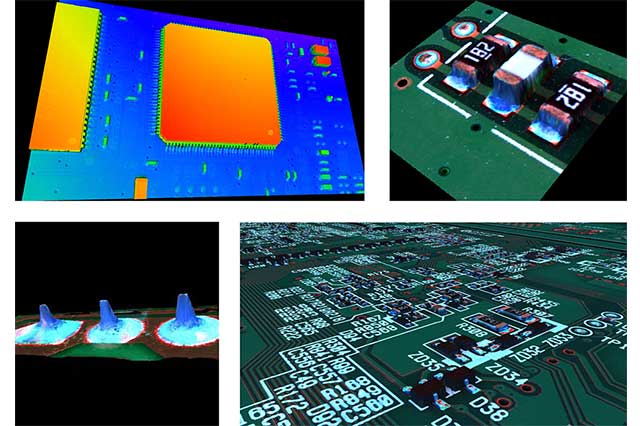

3D AOI技术是传统AOI技术的升级版，其核心在于通过多视角或结构光技术获取芯片的3D立体图像。相较于传统的2D AOI技术，3D AOI能够捕获更丰富的三维信息，从而在缺陷检测方面展现出更高的准确性和全面性。

具体来说，3D AOI技术利用高精度摄像头对贴片后的目标点进行360度扫描，采集高清图像。然后，通过先进的图像处理算法，对图像进行去噪、校正、分割和增强等处理，以提升图像质量。接着，运用传统图像处理算法和机器学习算法提取边缘、角点、区域等视觉特征，并与正常模板进行比对，以判断是否存在外观缺陷。最后，生成详细的缺陷分布报告，统计各类缺陷的数量，并分析检测结果和缺陷相关信息。

二、3D AOI技术的优势

检测范围更广：3D AOI能从多个角度扫描芯片，覆盖所有三维空间，有效避免2D AOI可能存在的“死角”。

检测精度更高：基于三维图像的3D AOI比对检测更为精确，能够识别出更细微的缺陷。

能检测出更多类型的缺陷：如错位、形变、翘起等三维形状方面的缺陷，这些缺陷在2D AOI中可能难以察觉。

图像效果更佳：3D AOI生成的三维视图更直观，有助于快速定位和识别缺陷。

三、3D AOI在贴片生产中的应用

在SMT贴片生产过程中，3D AOI技术扮演着至关重要的角色。它能够实时分析生产线上元器件的图像数据，并与预设的标准进行对比，从而识别出潜在的缺陷和异常。具体应用场景包括但不限于：

元器件缺失检测：检测是否有元器件漏贴或未贴。

元器件极性错误检测：检测元器件的极性是否正确。

元器件位置偏移检测：检测元器件的位置是否准确，有无偏移现象。

焊接缺陷检测：检测焊接点是否完整，有无虚焊、连焊等缺陷。

异物污染检测：检测元器件表面是否有异物污染。

四、使用3D AOI的注意事项

为了确保3D AOI技术的准确性和可靠性，在使用过程中需要注意以下几点：

设定合适的检测参数：根据生产线的实际情况和元器件的特性，设定合适的检测参数，如图像分辨率、对比度、亮度等。

定期维护和校准设备：定期对3D AOI设备进行维护和校准，确保设备的正常运行和检测精度。

注意环境条件：保持生产现场的环境条件稳定，避免光线、温度等因素对检测结果的影响。

及时处理异常数据：对于3D AOI系统检测出的异常数据，要及时进行处理和分析，找出原因并采取相应的措施进行改进。
