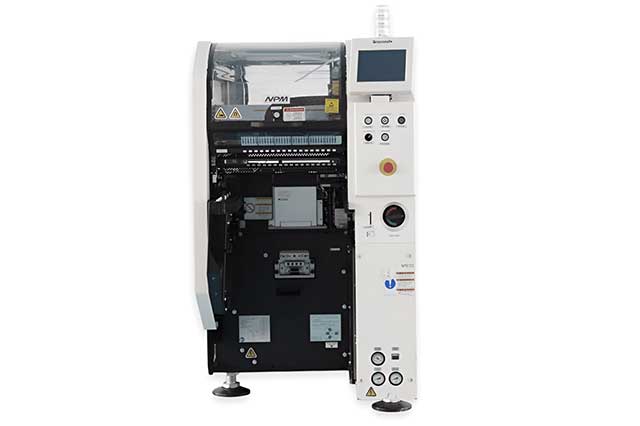

松下D3A贴片机是一款高性能的SMT（表面贴装技术）设备，广泛应用于电子制造业中。以下是关于松下D3A贴片机的详细参数介绍：
一、基本规格
机种名：松下NPM-D3A
基板尺寸：
双轨式：L 50 mm × W 50 mm ～ L 510 mm × W 300 mm
单轨式：L 50 mm × W 50 mm ～ L 510 mm × W 590 mm
设备尺寸：W 832 mm × D 2652 mm × H 1444 mm
重量：1680 kg（仅主体，因选购件构成而异）
二、贴装头与速度
贴装头：轻量16吸嘴贴装头V3（每贴装头）
高生产模式“ON”时，最快速度可达46000 cph（0.078 s/芯片）
另有8吸嘴和2吸嘴贴装头配置可选，速度分别为21500 cph（0.167 s/芯片）和5500 cph（0.655 s/芯片）
最新型号：部分最新款的NPM-D3A搭载最新的轻量16吸嘴头，速度可达92000 cph
三、贴装精度与元件尺寸
贴装精度（Cpk≧1）：±37 μm/芯片（高生产模式“ON”时）
对于QFP元件，精度为±30 μm（12mm～32mm）
元件尺寸：
可处理0402芯片至L6×W6×T3的元件
也可处理更大尺寸的元件，如0603芯片至L100×W90×T28
四、元件供给与编带
编带宽：4/8/12/16/24/32/44/56 mm
元件供给：最大68品种（4、8 mm编带、小卷盘）
五、电源与空压源
电源：三相AC 200, 220, 380, 400, 420, 480 V 2.7 kVA 空压源：0.5 MPa, 100 L/min（A.N.R.）
| 机种名 | NPM-D3A | EJM-6E | |
| 基 板 尺 寸 | 双轨式 | L 50 mm × W 50 mm ～ L 510 mm × W 300 mm | |
| 单轨式 | L 50 mm × W 50 mm ～ L 510 mm × W 590 mm | ||
| 设 备 尺 寸 | W 832 mm × D 2 652mm | ||
| 贴装头 | 轻量16 吸嘴贴装头 V3（每贴装头） 高生产模式「ON」 | 轻量8 吸嘴贴装头（每贴装头） | 2 吸嘴贴装头（每贴装头） |
| 最快速度 | 46 000 cph（0.078 s/ 芯片） | 21 500 cph（0.167 s/ 芯片） | 5 500 cph（0.655 s/ 芯片） 4 250 cph（0.847 s/ QFP） |
| 贴装精度（ Cpk≧1 ） | ±37 μm/ 芯片 | ±30 μm/ 芯片 ±30 μm/ QFP □12 mm ～ □32 mm | ±30um / Q FP |
| 元 件 尺 寸 | 0402 ～L 6 × W 6 × T 3 | 0402 芯片 ～L 32 × W 32 × T 12 | 0603 芯片 ～L 100 × W 90 × T 28 |
六、其他特点
双轨传送带：在一边轨道上进行元件实装时，在另一边可进行基板的替换，以提高生产率并可实现异种基板的生产。
高功能与高信赖性：全面兼容CM Series的硬件，具有0402-100×90mm元件的对应能力，以元件厚度检查和基板弯曲检查等功能，能够大幅度提高贴装质量。
简单操作：采用人性化界面设计，机种切换指示可大幅度缩短料架台车的交换作业时间。
