如何计算SMT生产线回流焊炉cycle time

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

如何计算SMT生产线回流焊炉cycle time

发布日期:2024-12-02 作者: 点击:

计算SMT生产线回流焊炉的cycle time(周期时间)是一个涉及多个因素的复杂过程。以下是一篇关于如何计算SMT生产线回流焊炉cycle time的详细指南:


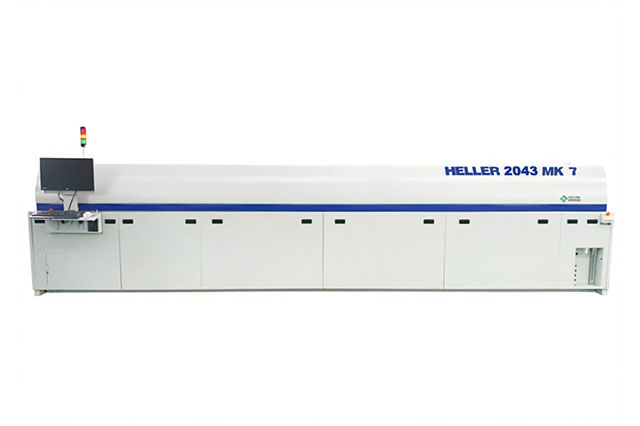

如何计算SMT生产线回流焊炉Cycle Time

SMT生产线回流焊炉的cycle time指的是线路板从进入SMT生产线回流焊炉到完全离开SMT生产线回流焊炉所需的总时间。这个时间不仅受到SMT生产线回流焊炉的长度、线路板长度和质量的影响,还与SMT生产线回流焊炉的链条运转速度、预热、恒温、回流和冷却等阶段的时间分配密切相关。


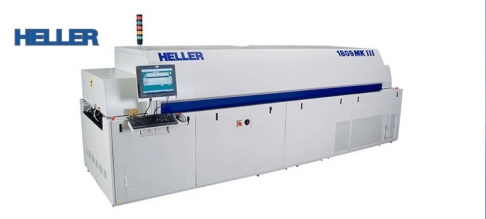

一、了解SMT生产线回流焊炉的基本结构

SMT生产线回流焊炉通常分为预热区、恒温区、回流区和冷却区四个主要部分。每个部分都有其特定的功能和温度控制要求。


预热区:目的是加热PCB板,使其达到预热效果,以便与锡膏融合。升温速率应控制在适合的范围内,以免产生热冲击,造成电路板和元器件受损。

恒温区:时间维持约为60~120秒,若时间过长会导致松香过度挥发,并造成锡膏过度氧化的问题。

回流区:焊料中的锡与焊垫上的铜或镍因为化学反应而形成金属间的化合物。此时焊料达到液态,并保持一段时间,以确保元件与PCB板之间的良好焊接。

冷却区:降温速率应控制在一定范围内,以确保焊接点的稳定性和可靠性。


二、计算SMT生产线回流焊炉cycle time的步骤

确定PCB面板长度和板与板之间的距离:

测量PCB面板的长度。

确定板与板之间的距离,这通常取决于SMT生产线回流焊炉的设计和线路板的尺寸。


测量SMT生产线回流焊炉链条运转速度:

链条运转速度可以通过SMT生产线回流焊炉的控制面板或相关文档获得。

如果无法直接获得,可以使用计时器和标记物来测量链条在特定距离内运行所需的时间。


计算链条通过时间:

使用公式(PCB面板长度+板与板之间距离长度)/SMT生产线回流焊炉的链条运转速度来计算链条通过时间。


考虑线路板运转所浪费的时间:

线路板在进出SMT生产线回流焊炉时可能会有一定的时间浪费,这取决于SMT生产线回流焊炉的设计和操作方式。

可以通过观察或咨询SMT生产线回流焊炉制造商来估计这部分时间。


计算预热区、恒温区、回流区和冷却区的时间:

根据SMT生产线回流焊炉的设定参数和工艺要求,计算每个区域所需的时间。

预热区的时间可以通过升温速率和设定温度来计算。

恒温区的时间可以根据锡膏的氧化程度和焊接要求来确定。

回流区的时间通常根据锡膏的熔点和焊接要求来确定,一般为30-60秒。

冷却区的时间可以根据降温速率和最终温度来确定。


汇总所有时间:

将链条通过时间、线路板运转所浪费的时间以及各个区域的时间相加,得到SMT生产线回流焊炉的总cycle time。


三、注意事项

在计算过程中,务必确保所有参数的准确性和可靠性。

SMT生产线回流焊炉的cycle time可能会受到多种因素的影响,如设备老化、工艺参数的变化等。因此,在实际操作中需要定期检查和调整。

SMT生产线回流焊炉的cycle time是确保焊接质量和生产效率的关键因素之一。因此,在计算和设定时需要充分考虑实际需求和工艺要求。
