SMT（Surface Mount Technology，表面贴装技术）贴片加工生产线是现代电子制造行业中的重要组成部分，它通过一系列精密设备协同作业，实现了电子元件在PCB（Printed Circuit Board，印刷电路板）上的高速、精准贴装与焊接，极大地推动了电子产品的小型化、多功能化进程。以下是对SMT贴片加工生产线的详细介绍。

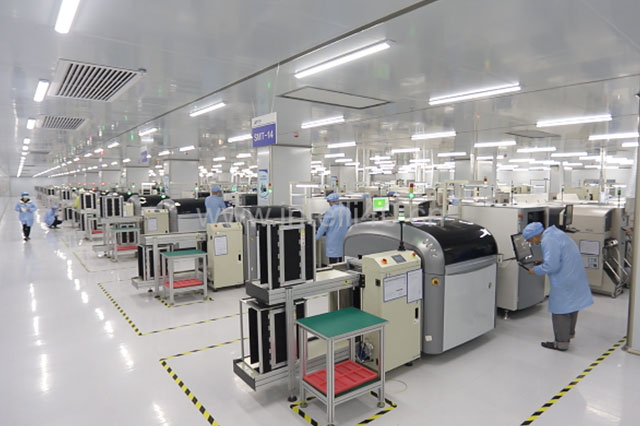

一、生产线组成

SMT贴片加工生产线的主要生产设备包括自动分板机、锡膏印刷机、点胶机、贴片机、回流焊炉和波峰焊接机等。其中，锡膏印刷机负责将焊膏均匀地印刷到PCB的焊盘上，为后续的贴装工作做准备；贴片机则是生产线的核心设备，负责将表面贴装元件（SMD）精准地贴装到PCB的焊盘上；回流焊炉则是焊接SMD的关键设备，通过精确控制的温度曲线，使焊膏熔化并固定SMD在PCB上。此外，对于部分仍需插件元件的产品，插件设备和波峰焊炉也是必不可少的。

辅助和检测设备主要有AOI（自动光学检测）仪、X-RAY设备、SPI（锡膏检测仪）设备、返修设备、清洗设备、干燥设备和物料储存设备等。AOI负责对PCBA进行最终质量检测，确保焊接质量符合标准；X-RAY设备则能够穿透PCB板和元件，检测其内部的焊接质量和结构完整性。

二、生产线类型

根据SMT贴片加工自动化程度、生产规模和生产属性的不同，生产线可分为全自动生产线和半自动生产线。全自动生产线是指整条生产线的设备都是全自动设备，通过自动上板机、缓冲带和自动下板机将所有生产设备连成一条自动线。而半自动生产线则是指主要生产设备没有连接起来或没有完全连接起来，如印刷机可能是半自动的，需要人工印刷或者人工装卸印制电路板。

按照生产线的规模大小，又可分为大型、中型和小型生产线。大型生产线具有较大的生产能力，一条大型单面生产线上的贴片机可能由一台泛用机和多台高速机组成。而中、小型生产线则主要适合于研究所和中小企业，满足多品种、中小批量或单一品种的生产需求。

三、生产工艺流程

SMT贴片加工生产线的基本工艺流程包括备料、上板、锡膏印刷、SMD贴装、回流焊焊接、插件焊接（如有需要）、波峰焊焊接（如有需要）、AOI检测以及最终的下线和包装等步骤。其中，锡膏印刷、SMD贴装和回流焊焊接是生产线的核心环节。

备料：准备各种电子元件、PCB板材、锡膏等原材料，并确保材料的质量和数量满足生产需求。

上板：将PCB板材固定在SMT生产线上，准备进行后续的加工。

锡膏印刷：采用模板印刷技术，通过精确控制的刮刀将焊膏均匀涂布于焊盘上。

SMD贴装：使用贴片机将表面贴装元件精准地贴装到PCB的焊盘上。

回流焊焊接：将涂有焊膏的PCB和表面贴装元件一起通过回流炉加热，使焊膏熔化并形成电气连接。

插件焊接（如有需要）：将插件元件插入PCB的相应孔洞中，并使用波峰焊炉进行焊接。

AOI检测：对贴片后的PCB板进行全面检测，识别并标记出可能存在的缺陷。

下线与包装：完成检测后，将产品下线并进行包装。

四、生产线特点与优势

高效性：高度自动化的生产线大幅提高了生产效率，降低了人力成本。

精密性：通过一系列精密设备协同作业，实现了电子元件在PCB上的高速、精准贴装与焊接。

灵活性：可根据生产需求调整生产线的规模和配置，满足多品种、小批量的生产需求。

质量稳定性：建立完善的质量管理体系和检测手段，确保产品质量的一致性和稳定性。

SMT贴片加工生产线以其高效、精密的特点，在电子制造业中占据着举足轻重的地位。随着技术的不断进步和设备的不断升级，SMT贴片加工生产线的生产效率和产品质量将得到进一步提升，为电子产品的小型化、多功能化进程提供有力保障。
