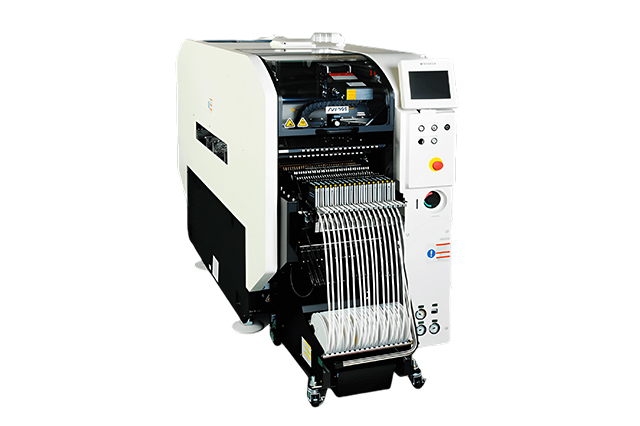

调整松下NPM-D3贴片机的水平度（“打水平”）是确保设备运行精度和稳定性的关键步骤。以下是标准操作流程：
一、调平前的准备工作
工具准备：
高精度水平仪（推荐分度值≤0.02mm/m）
扳手（用于调节地脚螺丝）
清洁布（清理机器底座和地面）
环境要求：
设备置于稳固地面（避免震动或倾斜地基）。
室温稳定（减少热胀冷缩影响）。
二、机械水平调整步骤
定位调平点：
松下NPM-D3通常有4个地脚调平点，位于机器底座四角。
移除设备底部护板（若遮挡调平点）。
放置水平仪：
将水平仪置于设备工作台或导轨基准面（参考手册指定位置）。
确保测量面清洁无杂物。
粗调水平：
旋转地脚螺丝，先调整设备长度方向（X轴）水平：
观察水平仪气泡，逆时针旋转螺丝升高，顺时针降低。
重复调整对角螺丝，直至X轴水平。
细调水平：
调整宽度方向（Y轴），确保横向水平。
交叉验证：将水平仪旋转90°，检查Y轴偏差，调整剩余地脚。
精度要求：
目标水平度：≤0.03mm/m（以手册为准）。
多位置验证：在设备前后、左右多个基准点复测。
三、校准后验证
自动标定：
开机进入维护模式，运行“自动水平补偿”（若设备支持软件校准）。
根据屏幕提示完成校准流程。
贴装测试：
使用测试PCB板进行贴装，测量元件位置偏差。
检查Mark点识别稳定性，确认无偏移报警。
四、注意事项
避免单次过度调节地脚，防止应力集中。
调平后锁紧地脚螺母，防止松动。
定期检查水平度（建议每3个月或搬迁后重新校准）。
五、技术支持
若调平后仍存在精度问题，可能需检查：
导轨磨损
伺服电机编码器校准
相机光学系统对齐
联系松下官方技术支持，获取型号专用调平参数。
