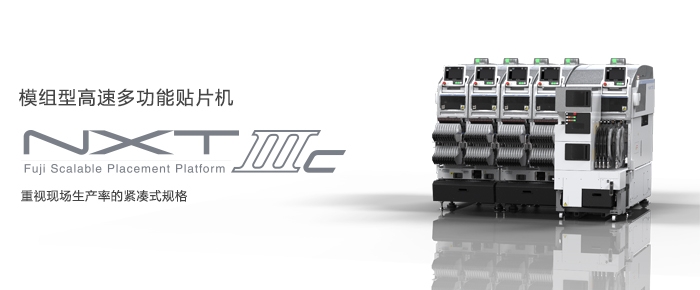

富士NXT-M3III贴片机 smt设备租赁

您的当前位置: 首 页 >> 产品中心 >> 贴片机

富士NXT-M3III贴片机 smt设备租赁

  • 所属分类:贴片机

  • 技术特点:
  • 在线询价
  • 详细介绍

产品介绍



对象电路板尺寸(LxW):


48mmx48mm534mmx510mm(双搬运轨道规格)

48mmx48mm534mmx610mm(单搬运轨道规格)

*双搬运时(W280mm为止。超过280mm时为单搬运。



元件搭载数:MAX20种类(以8mm料带换算)

电路板加载时间:

双搬运轨道:连续运转时0sec,单搬运轨道:2.5secM3Ⅲ各模组间搬运)

模组宽度:320mm

机器尺寸:L1295mmM3III×4,M6III×2/645mmM3III×2,M6IIIW1900.2mm H1476mm





贴装精度/涂敷位置精度(基准定位点基准):*贴装精度是在本公司条件下的测定结果。

H24G:±0.025mm(标准模式)/±0.038mm(生产优先模式)(3σ)cpk1.00

V12/H12HS:±0.038(±0.050)mm(3σ)cpk1.00

H04S/H04SF:±0.040mm(3σ)cpk1.00

H08/H04:±0.050mm(3σ)cpk1.00

H02/H01/G04:±0.030mm(3σ)cpk1.00

H02F/G04F:±0.025mm(3σ)cpk1.00

GL:±0.100mm(3σ)cpk1.00



产能:*产能的数值是在本公司条件下的测定结果。

H24G37,500(生产优先模式)/35,000(标准模式)cph

V1226,000cph

H12HS24,500cph

H0811,500cph

H046,500cph

H04S9,500cph

H04SF10,500cph

H025,500cph

H02F6,700cph

H014,200cph

G047,500cph

G04F7,500cph

GL16,363dph0.22sec/dot



対象元件:

H24G02015mm×5mm  高度:最大2.0mm

V12/H12HS04027.5mm×7.5mm  高度:最大3.0mm

H08M060345mm×45mm  高度:最大13.0mm

H08040212mm×12mm  高度:最大6.5mm

H04160838mm×38mm  高度:最大9.5mm

H04S/H04SF160838mm×38mm  高度:最大6.5mm

H02/H02F/H01/0F160874mm×74mm32mm×180mm)  高度:最大25.4mm

G04/G04F040215mm×15mm  高度:最大6.5mm



吸嘴数量:12

产能(cph):25,000元件有无确认功能ON:24,000

対象元件尺寸(mm):04027.5×7.5高度:最大3.0mm

贴装精度(以基准定位点为基准):±0.038(±0.050mm3σ)cpk1.00

*±0.038mm是在敝公司最佳条件下的矩形芯片元件实装(高精度调整)结果。



吸嘴数量:4

产能(cph):11,000

対象元件尺寸(mm):160815×15高度:最大6.5mm

贴装精度(以基准定位点为基准):±0.040mm3σ)cpk1.00



吸嘴数量:1

产能(cph):47,000

対象元件尺寸(mm):160874×7432×100)高度:最大25.4mm

贴装精度(以基准定位点为基准):±0.030mm3σ)cpk1.00



智能供料器:对应4・8・12・16・24・32・44・56・72・88・104mm宽度料帯

管裝供料器:4≦元件宽≦15mm(6≦料管宽≦18mm),15≦元件宽≦32mm(18≦料管宽≦36mm)

料盘単元:对应料盘尺寸135.9×322.6mm(JEDEC规格)(料盘単元-M),276×330mm(料盘単元-LT),143×330mm(料盘単元-LTC)



选项:

料盘供料器、PCUII(供料托架更换単元)、MCU(模组更换単元)、管理电脑置放台、FUJICAMXAdapter 、Fujitrax

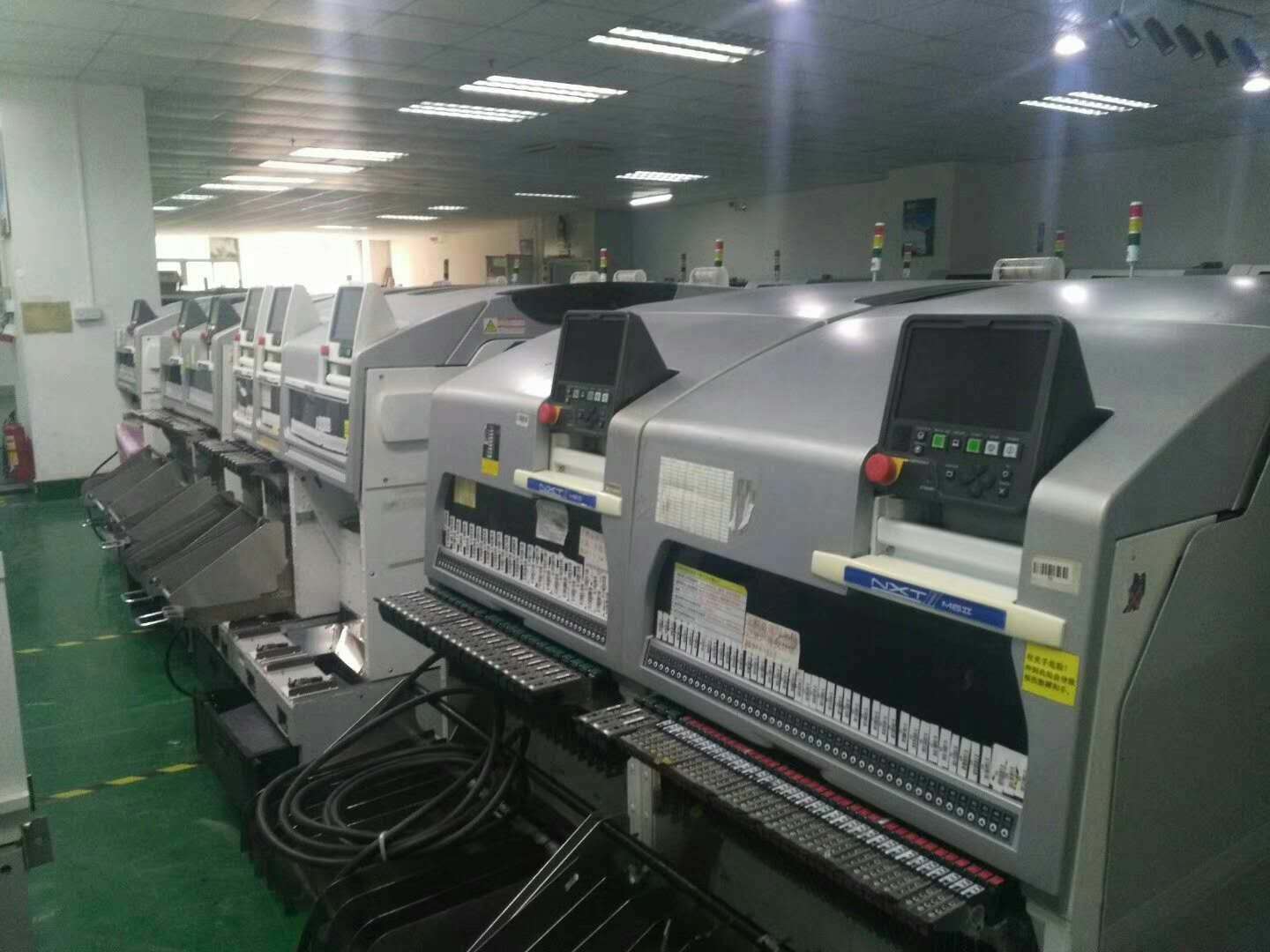

设备特点:模组型高速多功能贴片机,彻底的模组化设计观念,国外设备,状态好,设备新,欢迎朋友们随时参观选购。
