西安富士贴片机AIMEX IIIc扩展型贴片机

您的当前位置: 首 页 >> 产品中心 >> 西安贴片机

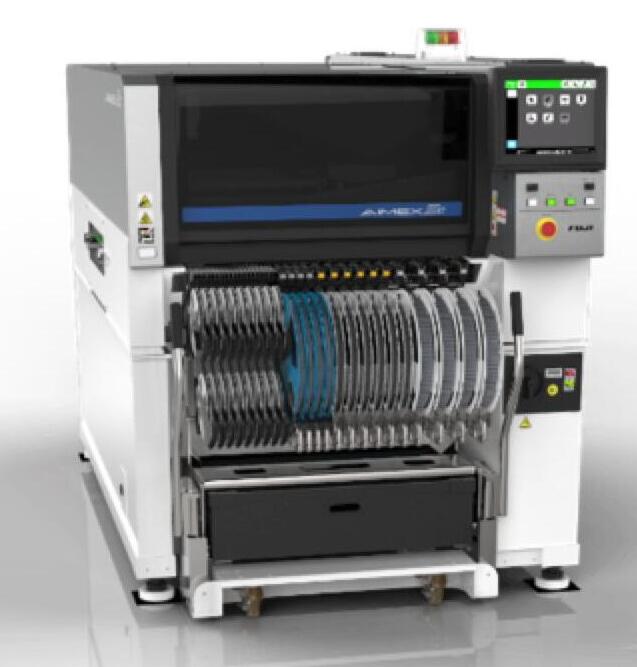

西安富士贴片机AIMEX IIIc扩展型贴片机

  • 所属分类:西安贴片机

  • 技术特点:
  • 在线询价
  • 详细介绍

深圳市托普科实业有限公司专注为电子制造商提供富士贴片机AIMEX IIIc扩展型贴片机等整条SMT生产线设备,以及零配件、服务和解决方案。


AIMEX  IIIc机器参数:

产能 (CPH)

37,0001机械手规格)

74,0002机械手规格)

対象电路板尺寸(L × W)     48mm×48mm508mm×400mm(単搬运轨道規格)

元件种类:MAX 130种类(以8mm料帯換算)

电路板加载时间:2.6sec

机器尺寸:L: 1280mm, W: 2346mm, H: 1556mm



对应工作头:

H24G

吸嘴数量:24

产能(cph):37,000(生产优先模式、开发中)/35,000(标准模式)

対象元件尺寸(mm):030155×5高度:最大2.0mm

贴装精度(以基准定位点为基准):±0.025mm(标准模式)/±0.038mm(生产优先模式、开发中) (3σ) cpk1.00



H08M

吸嘴数量:8

产能(cph):13,000

対象元件尺寸(mm):060345×45高度:最大13.0mm

贴装精度(以基准定位点为基准):±0.040mm 3σ)cpk1.00



H02F

吸嘴数量:2

产能(cph):7,300

対象元件尺寸(mm):160874×7432×180)高度:最大25.4mm

贴装精度(以基准定位点为基准):±0.025mm 3σ)cpk1.00



H01

吸嘴数量:1

产能(cph):4,200

対象元件尺寸(mm):160874×7432×180)高度:最大25.4mm

贴装精度(以基准定位点为基准):±0.030mm 3σ)cpk1.00



OF

吸嘴数量:1(或者机械爪1

产能(cph):3,000

対象元件尺寸(mm):160874×7432×180)高度:最大38.1mm

贴装精度(以基准定位点为基准):±0.050mm3σ)cpk1.00

*±0.038mm是在敝公司最佳条件下的矩形芯片元件实装(高精度调整)结果。



Dyna工作头(DX)

吸嘴数量:12

产能(cph):27,000元件有无确认功能ON: 26,000

対象元件尺寸(mm):0402~对角线尺寸12.5mm以下,并且Y方向7.5mm以下高度:最大3.0mm

贴装精度(以基准定位点为基准):±0.038(±0.050mm 3σ)cpk1.00



吸嘴数量:4

产能(cph):12,000

対象元件尺寸(mm):160815×15高度:最大6.5mm

贴装精度(以基准定位点为基准):±0.040mm3σ)cpk1.00



吸嘴数量:1

产能(cph):5,800

対象元件尺寸(mm):160874×7432×100)高度:最大25.4mm

贴装精度(以基准定位点为基准):±0.030mm3σ)cpk1.00




富士贴片机AIMEX  IIIc产品特点:



1、便于导入的紧凑型设计

AIMEXIIIc是一台宽度为1280mm、纵深长度为2346mm的紧凑型贴片机。

不仅便于新导入机器,也实现了高度的单位面积生产率。



2Dyna工作头和丰富的搭载料槽数

同行业顶级水准的最大130个元件的搭载种数,能够灵活对应元件种类和数量的变化。通过使用Dyna工作头(DX),一台机器就能对应从040274×74mm的元件。

根据201510月本公司的调查数据。



3、谁都可以方便使用的机上编辑功能

AIMEXIIIc采用12英寸触摸屏来提高操作性。

因为可以在机器上编辑生产程序,所以可以快速对应新产品的投产和对错误的处理。

本文网址:http://www.semismt.com/product/741.html

关键词:富士贴片机
